Trenger hjelp ang. utregning av et fagverk :/

[Skrufdude]

Hei!

Har en oppgave her jeg står fullstendig fast på..er ikke av de mest erfarne innen dette feltet, så det er litt slitsomt.
Har prøvd forskjellige metoder for å finne stangkreftene, men alt blir helt feil..
Er det noen av dere som har litt peiling på dette og kanskje kan få meg videre??? Alle tips og råd er velkomne!:)

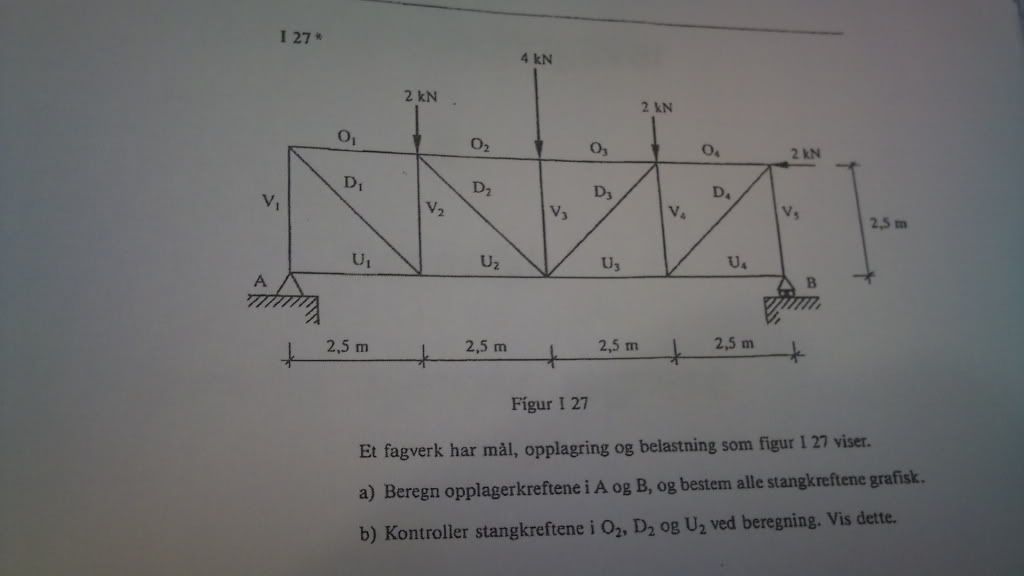

Legger til et bilde av selve oppgaven:


Opplagerkreftene har jeg faktisk fått til; de er Fay 3,5kN, Fax 2kN og Fb 4,5kN.
Men så sliter jeg med å finne ut hvordan jeg skal "bestemme alle stangkreftene grafisk" ??

Ha en flott kveld alle sammen!:)

mvh
Terje

[Skrufdude]

Ingen?

[claudius]

Fagverksberegninger er vel ikke det som engasjerer meg mest, men du har i alle fall fått korrekte opplagerkrefter.

Den grafiske løsningen skal jeg ikke gå inn på, men det er enkelt å løse analytisk når en tar vertikal- og horisontallastene for seg og superponerer.

Med strekkraft positjv blir kreftene fra vertikallasten:
V1 = -4
D1 = 4 [symbol:rot] 2
O1 =-4
U1 = 0
V2 = -4
D2 = 2 [symbol:rot] 2
V3 = -4
Symmetri videre.

Horisontallast:
V1 = -0,5
D1 = 0,5 [symbol:rot] 2
O1 = -0,5
U1 = -2
V2 = -0,5
D2 = 0,5 [symbol:rot] 2
O2 = -1
U2 =-1,5
V3 = 0
D3 = -0,5 [symbol:rot] 2
O3 = -1
U3 = 0,5
V4 = 0,5
D4 = -0,5 [symbol:rot]
O4 = -1,5
U4 = 0

Alt i kN

Det meste er tatt rett ut av bildet ditt og det er ikke umulig at noe kan være feil,

[Skrufdude]

Takk for svar claudius!
