Hvordan tegne inn farts og akselerasjonsvektor?

[TRCD]

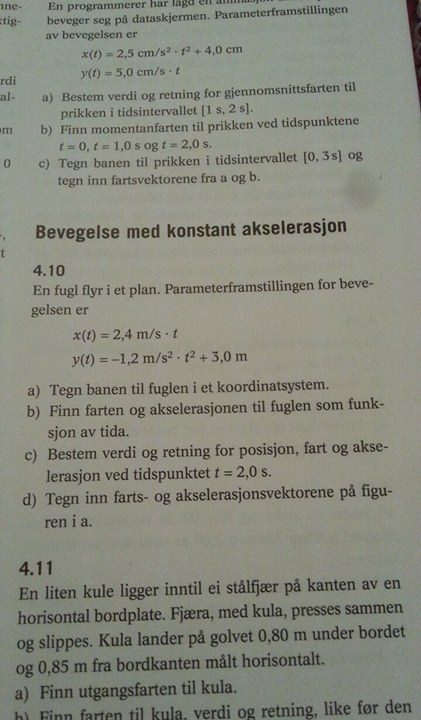

Hei. Hvordan tegner man inn farts og akselerasjonsvktor for hånd? Har fått oppgitt parameterframstilling for posisjonene, som jeg har derivert for å finne parameterframstilling for fart og akselerasjon. Men hvordan skal jeg tegne dette inn? Gjelder oppgave 4.10

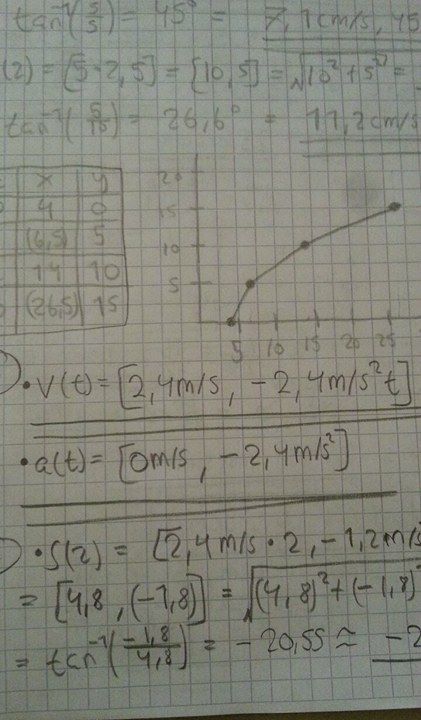

Legger også ved farts og akselerasjons parameterframstillingen som jeg har funnet



[Fysikkmann97]

$\tan \theta = \frac{MOT}{HOS}$ Vinkel med horisontalplan blir da $\theta = \arctan \frac{v_y}{v_x}$ for fartsvektoren.

[Guest]

er dette fysikk 2 eller r2? virker som det førstnevnte
